二極管有哪些主要參數、常用的型號有哪些

發布時間：2020-11-30 17:39:02
來源：
閱讀次數：次

二極管有哪些主要參數、常用的型號有哪些

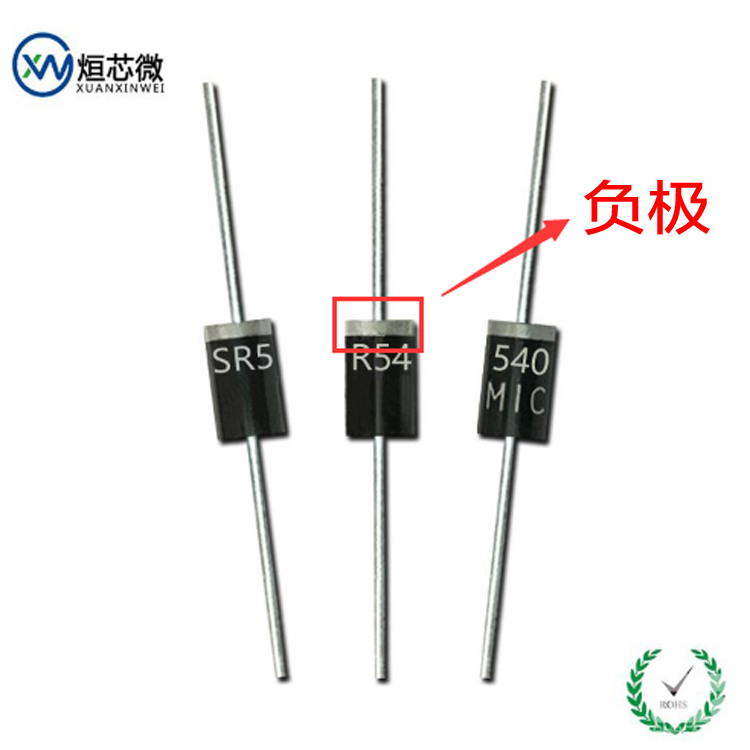

二極管相信大家再熟悉不過了，但你能詳細說得出二極管有哪幾項主要參數嗎？今天電路菌跟大家一起細數一下二極管的幾項主要參數！

二極管的參數主要有以下幾點:

1．反向飽和漏電流IR指在二極管兩端加入反向電壓時，流過二極管的電流，該電流與半導體材料和溫度有關。

2．額定整流電流IF指二極管長期運行時，根據允許溫升折算出來的平均電流值。目前大功率整流二極管的IF值可達1000A。

3. 最大平均整流電流IO在半波整流電路中，流過負載電阻的平均整流電流的最大值。這是設計時非常重要的值。

4. 最大浪涌電流IFSM允許流過的過量的正向電流。它不是正常電流，而是瞬間電流，這個值相當大。

5．最大反向峰值電壓VRRM即使沒有反向電流，只要不斷地提高反向電壓，遲早會使二極管損壞。這種能加上的反向電壓，不是瞬時電壓，而是反復加上的正反向電壓。因給整流器加的是交流電壓，它的最大值是規定的重要因子。最大反向峰值電壓VRRM指為避免擊穿所能加的最大反向電壓。目前最高的VRRM值可達幾千伏。

6. 最大直流反向電壓VR上述最大反向峰值電壓是反復加上的峰值電壓，VR是連續加直流電壓時的值。用于直流電路，最大直流反向電壓對于確定允許值和上限值是很重要的。

7．最高工作頻率fM由于PN結的結電容存在，當工作頻率超過某一值時，它的單向導電性將變差。點接觸式二極管的fM值較高，在100MHz以上；整流二極管的fM較低，一般不高于幾千赫。

8．反向恢復時間Trr當工作電壓從正向電壓變成反向電壓時，二極管工作的理想情況是電流能瞬時截止。實際上，一般要延遲一點點時間。決定電流截止延時的量，就是反向恢復時間。雖然它直接影響二極管的開關速度，但不一定說這個值小就好。也即當二極管由導通突然反向時，反向電流由很大衰減到接近IR時所需要的時間。大功率開關管工作在高頻開關狀態時，此項指標至為重要。

9. 最大功率P二極管中有電流流過，就會吸熱，而使自身溫度升高。最大功率P為功率的最大值。具體講就是加在二極管兩端的電壓乘以流過的電流。這個極限參數對穩壓二極管，可變電阻二極管顯得特別重要。

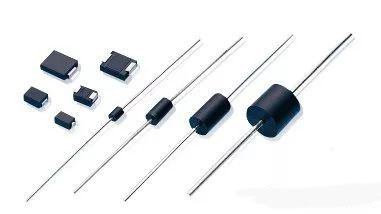

下面附上一張常用二極管型號的表格，大家看看自己用過哪些管子。

注：以下數據可能會有錯誤，詳情請查閱數據手冊。

1N4000系列普通二極管
序號	型號	VRRM[V]	Io[A]	CJ[pF]	IFSM[A]	封裝	說明
1	1N4001	50	1	-	30	DO-41	普通二極管
2	1N4002	100	1	-	30	DO-41	普通二極管
3	1N4003	200	1	-	30	DO-41	普通二極管
4	1N4004	400	1	-	30	DO-41	普通二極管
5	1N4005	600	1	-	30	DO-41	普通二極管
6	1N4006	800	1	-	30	DO-41	普通二極管
7	1N4007	1000	1	-	30	DO-41	普通二極管

開關二極管
序號	型號	VRRM[V]	Io[A]	CJ[pF]	IFSM[A]	封裝	說明
1	1N4148	100	0.2	-	1	DO-35	開關二極管
2	1N4150	50	0.2	-	1	DO-35	開關二極管
3	1N4448	50	0.2	-	1	DO-35	開關二極管
4	1N4454	50	0.2	-	1	DO-35	開關二極管
5	1N457	70	0.2	-	1	DO-35	開關二極管
6	1N457	70	0.2	-	1	DO-35	開關二極管
7	1N914	50	0.2	-	1	DO-35	開關二極管
8	1N914A	50	0.2	-	1	DO-35	開關二極管
9	1N916	50	0.2	-	1	DO-35	開關二極管
10	1N916A	50	0.2	-	1	DO-35	開關二極管

1N47xx系列穩壓二極管
序號	型號	Vz[V]	Zz[Ω]	Iz[mA]	IRZ[uA]	封裝	說明
1	1N4728	3.3	10	76	100	DO-41	穩壓二極管
2	1N4729	3.6	10	69	100	DO-41	穩壓二極管
3	1N4730	3.9	9	64	50	DO-41	穩壓二極管
4	1N4731	4.3	9	58	10	DO-41	穩壓二極管
5	1N4732	4.7	8	53	10	DO-41	穩壓二極管
6	1N4733	5.1	7	49	10	DO-41	穩壓二極管
7	1N4734	5.6	5	45	10	DO-41	穩壓二極管
8	1N4735	6.2	2	41	10	DO-41	穩壓二極管
9	1N4736	6.8	3.5	37	10	DO-41	穩壓二極管
10	1N4737	7.5	4	34	10	DO-41	穩壓二極管
11	1N4738	8.2	4.5	31	10	DO-41	穩壓二極管
12	1N4739	9.1	5	28	10	DO-41	穩壓二極管
13	1N4740	10	7	25	10	DO-41	穩壓二極管
14	1N4741	11	8	23	5	DO-41	穩壓二極管
15	1N4742	12	9	21	5	DO-41	穩壓二極管
16	1N4743	13	10	19	5	DO-41	穩壓二極管
17	1N4744	15	14	17	5	DO-41	穩壓二極管
18	1N4745	16	16	15.5	5	DO-41	穩壓二極管
19	1N4746	18	20	14	5	DO-41	穩壓二極管
20	1N4747	20	22	12.5	5	DO-41	穩壓二極管
21	1N4748	22	23	11.5	5	DO-41	穩壓二極管
22	1N4749	24	25	10.5	5	DO-41	穩壓二極管
23	1N4750	27	35	9.5	5	DO-41	穩壓二極管
24	1N4751	30	40	8.5	5	DO-41	穩壓二極管
25	1N4752	33	45	7.5	5	DO-41	穩壓二極管

1N52xx系列穩壓二極管
序號	型號	VRRM[V]	Io[A]	CJ[pF]	IFSM[A]	封裝	說明
1	1N5221B	-	-	-	-	DO-41	系列穩壓二極管
-1N5257B

1N539x系列二極管
序號	型號	VRRM[V]	Io[A]	CJ[pF]	IFSM[A]	封裝	說明
1	1N5391	50	1.5	-	50	DO-15	普通二極管
2	1N5391	50	1.5	-	50	DO-15	普通二極管
3	1N5392	100	1.5	-	50	DO-15	普通二極管
4	1N5393	200	1.5	-	50	DO-15	普通二極管
5	1N5394	300	1.5	-	50	DO-15	普通二極管
6	1N5395	400	1.5	-	50	DO-15	普通二極管
7	1N5396	500	1.5	-	50	DO-15	普通二極管
8	1N5397	600	1.5	-	50	DO-15	普通二極管
9	1N5398	800	1.5	-	50	DO-15	普通二極管
10	1N5399	1000	1.5	-	50	DO-15	普通二極管

1N54xx系列二極管
序號	型號	VRRM[V]	Io[A]	CJ[pF]	IFSM[A]	封裝	說明
1	1N5401	50	3	-	200	DO-201AD	普通二極管
2	1N5402	100	3	-	200	DO-201AD	普通二極管
3	1N5403	200	3	-	200	DO-201AD	普通二極管
4	1N5404	400	3	-	200	DO-201AD	普通二極管
5	1N5405	500	3	-	200	DO-201AD	普通二極管
6	1N5406	600	3	-	200	DO-201AD	普通二極管
7	1N5407	800	3	-	200	DO-201AD	普通二極管
8	1N5408	1000	3	-	200	DO-201AD	普通二極管
1N7xx系列二極管
序號	型號	Vz[V]	Zz[Ω]	Iz[mA]	IRZ[uA]	封裝	說明
1	1N746A	3.3	28	20	30	DO-35	穩壓二極管
2	1N747A	3.6	24	20	30	DO-35	穩壓二極管
3	1N748A	3.9	23	20	30	DO-35	穩壓二極管
4	1N749A	4.3	22	20	30	DO-35	穩壓二極管
5	1N750A	4.7	19	20	30	DO-35	穩壓二極管
6	1N751A	5.1	17	20	20	DO-35	穩壓二極管
7	1N752A	5.6	11	20	20	DO-35	穩壓二極管
8	1N753A	7.3	7	20	20	DO-35	穩壓二極管
9	1N754A	6.8	5	20	20	DO-35	穩壓二極管
10	1N755A	7.5	6	20	20	DO-35	穩壓二極管
11	1N756A	8.2	8	20	20	DO-35	穩壓二極管
12	1N757A	9.1	10	20	20	DO-35	穩壓二極管
13	1N758A	10	17	20	20	DO-35	穩壓二極管
14	1N759A	12	30	20	20	DO-35	穩壓二極管

1N9xxx系列二極管
序號	型號	Vz[V]	Zz[Ω]	Iz[mA]	IRZ[uA]	封裝	說明
1	1N957B	6.8	4.5	18.5	150	DO-35	系列二極管
2	1N958B	7.5	5.5	16.5	75	DO-35	系列二極管
3	1N959B	8.2	6.5	15	50	DO-35	系列二極管
4	1N960B	9.1	7.5	14	25	DO-35	系列二極管
5	1N961B	10	8.5	12.5	10	DO-35	系列二極管
6	1N962B	11	9.5	11.5	5	DO-35	系列二極管
7	1N963B	12	11.5	10.5	5	DO-35	系列二極管
8	1N964B	13	13	9.5	5	DO-35	系列二極管
9	1N965B	15	16	8.5	5	DO-35	系列二極管
10	1N966B	16	17	7.8	5	DO-35	系列二極管
11	1N967B	18	21	7	5	DO-35	系列二極管
12	1N968B	20	25	6.2	5	DO-35	系列二極管
13	1N969B	22	29	5.6	5	DO-35	系列二極管
14	1N970B	24	33	5.2	5	DO-35	系列二極管
15	1N971B	27	41	4.6	5	DO-35	系列二極管
16	1N972B	30	49	4.2	5	DO-35	系列二極管
17	1N973B	33	58	3.8	5	DO-35	系列二極管

BYxxx系列二極管
序號	型號	VRRM[V]	Io[A]	CJ[pF]	IFSM[A]	封裝	說明
1	BYQ28E	-	-	-	-	TO-220	-
2	BYP100	-	-	-	-	TO-220	-
3	BYP103	-	-	-	-	TO-220	-
4	BYP301	-	-	-	-	TO-220	-
5	BYP302	-	-	-	-	TO-220	-
6	BYP303	-	-	-	-	TO-220	-
7	BYV26A	200	1	-	30	SOD-57	-
8	BYV26B	400	1	-	30	SOD-57	-
9	BYV26C	600	1	-	30	SOD-57	-
10	BYV26D	800	1	-	30	SOD-57	-
11	BYV26E	1000	1	-	30	SOD-57	-
12	BYW29-50	50	8	-	100	TO-220	快恢復二極管
13	BYW29-100	100	8	-	100	TO-220	快恢復二極管
14	BYW29-150	150	8	-	100	TO-220	快恢復二極管
15	BYW29-200	200	8	-	100	TO-220	快恢復二極管

FR10x系列二極管
序號	型號	VRRM[V]	Io[A]	CJ[pF]	IFSM[A]	封裝	說明
1	FR101	50	1	50	35	DO-41	快恢復二極管
2	FR102	100	1	50	35	DO-41	-
3	FR103	200	1	50	35	DO-41	快恢復二極管
4	FR104	400	1	50	35	DO-41	快恢復二極管
5	FR105	600	1	50	35	DO-41	快恢復二極管
6	FR106	800	1	50	35	DO-41	快恢復二極管
7	FR107	1000	1	50	35	DO-41	快恢復二極管
8	FR107-STR	1000	1	50	35	DO-41	-

HERxxx系列快恢復二極管
序號	型號	VRRM[V]	Io[A]	CJ[pF]	IFSM[A]	封裝	說明
1	HER1601C	50	16	40	200	TO-220	快恢復
2	HER1602C	100	16	40	200	TO-220	快恢復
3	HER1603C	200	16	40	200	TO-220	快恢復
4	HER1604C	300	16	40	200	TO-220	快恢復
5	HER1605C	400	16	40	200	TO-220	快恢復

MURxxx系列快恢復二極管
序號	型號	VRRM[V]	Io[A]	CJ[pF]	IFSM[A]	封裝	說明
1	MUR1620	-	-	-	-	-	-
2	MUR3020CT	-	-	-	-	-	-
3	MUR3040CT	-	-	-	-	-	-
4	MUR3060CT	-	-	-	-	-	-
5	MUR805	50	8	-	100	TO-220AC	快恢復二極管
6	MUR810	100	8	-	100	TO-220AC	快恢復二極管
7	MUR815	150	8	-	100	TO-220AC	快恢復二極管
8	MUR820	200	8	-	100	TO-220AC	快恢復二極管
9	MUR840	400	8	-	100	TO-220AC	快恢復二極管
10	MUR860	100	8	-	100	TO-220AC	快恢復二極管
