蜂鳴器驅動電路一般都包含以下幾個部分：一個三極管、一個蜂鳴器、一個續流二極管和一個電源濾波電容。

1.蜂鳴器驅動電路作用

蜂鳴器（英文Buzzer）是一種一體化結構的電子訊響器，屬于電子元器件的一種，采用直流電壓或者交流電壓供電，廣泛應用領域：計算機行業（主板蜂鳴器，機箱蜂鳴器，電腦蜂鳴器）打印機（控制板蜂鳴器）、復印機、報警器行業（報警蜂鳴器，警報蜂鳴器）、電子玩具（音樂蜂鳴器）、農業、汽車電子設備行業（車載蜂鳴器，倒車蜂鳴器，汽車蜂鳴器，摩托車蜂鳴器）電話機（環保蜂鳴器）、定時器，空調，醫療設備等電聲行業。

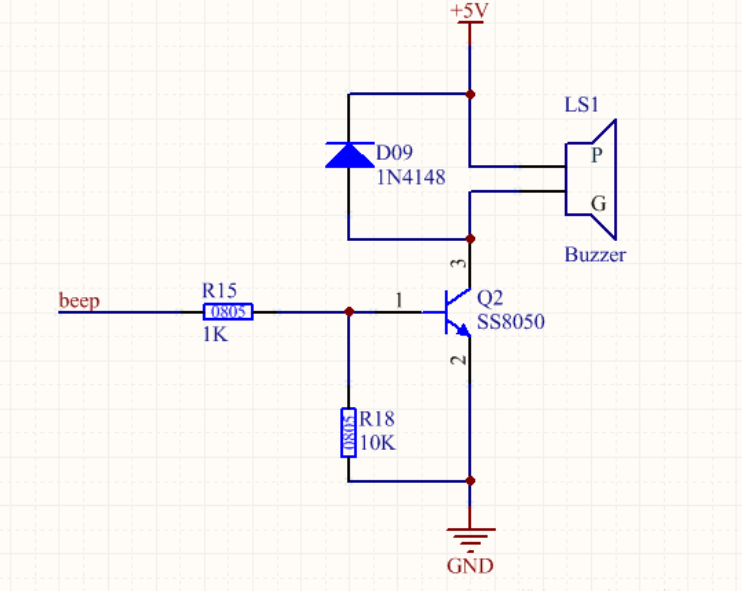

2.蜂鳴器驅動電路圖

D09二極管的作用是續流作用。

R15的作用是B極剛開始有信號的瞬間限流用的。

R18的作用是為了IO浮空時，下拉，確認電平。而且有一定的防靜電的作用。三極管斷開后也可以釋放BE寄生電容的電量。

R15 R18不可接反，接反則無法正常導通。

3.蜂鳴器驅動電路原理

1．蜂鳴器

發聲元件，在其兩端施加直流電壓（有源蜂鳴器）或者方波（無源蜂鳴器）就可以發聲，其主要參數是外形尺寸、發聲方向、工作電壓、工作頻率、工作電流、驅動方式（直流/方波）等。這些都可以根據需要來選擇。

2．續流二極管

蜂鳴器本質上是一個感性元件，其電流不能瞬變，因此必須有一個續流二極管提供續流。否則，在蜂鳴器兩端會產生幾十伏的尖峰電壓，可能損壞驅動三極管，并干擾整個電路系統的其它部分。

3．濾波電容

濾波電容C1的作用是濾波，濾除蜂鳴器電流對其它部分的影響，也可改善電源的交流阻抗，如果可能，最好是再并聯一個220uF的電解電容。

4．三極管

三極管Q1起開關作用，其基極的高電平使三極管飽和導通，使蜂鳴器發聲；而基極低電平則使三極管關閉，蜂鳴器停止發聲。

單片機驅動他激蜂鳴器的方式有兩種：一種是PWM 輸出口直接驅動，另一種是利用I/O 定時翻轉電平產生驅動波形對蜂鳴器進行驅動。

PWM 輸出口直接驅動是利用PWM 輸出口本身可以輸出一定的方波來直接驅動蜂鳴器。在單片機的軟件設置中有幾個系統寄存器是用來設置PWM 口的輸出的，可以設置占空比、周期等等，通過設置這些寄存器產生符合蜂鳴器要求的頻率的波形之后，只要打開PWM 輸出，PWM 輸出口就能輸出該頻率的方波，這個時候利用這個波形就可以驅動蜂鳴器了。比如頻率為100Hz 的蜂鳴器的驅動，可以知道周期為10000μs，這樣只需要把PWM 的周期設置為10000μs，占空比電平設置為5000μs，就能產生一個頻率為100Hz 的方波，通過這個方波再利用三極管就可以去驅動這個蜂鳴器了。

而利用I/O 定時翻轉電平來產生驅動波形的方式會比較麻煩一點，必須利用定時器來做定時，通過定時翻轉電平產生符合蜂鳴器要求的頻率的波形，這個波形就可以用來驅動蜂鳴器了。比如為100Hz 的蜂鳴器的驅動，可以知道周期為10000μs，這樣只需要驅動蜂鳴器的I/O 口每5000μs 翻轉一次電平就可以產生一個頻率為100Hz，占空比為1/2duty 的方波，再通過三極管放大就可以驅動這個蜂鳴器了。

由于這里要介紹兩種驅動方式的方法，所以在設計模塊系統中將兩種驅動方式做到一塊，即程序里邊不僅介紹了PWM輸出口驅動蜂鳴器的方法，還要介紹I/O 口驅動蜂鳴器的方法。所以，我們將設計如下的一個系統來說明單片機對蜂鳴器的驅動：系統有兩個他激蜂鳴器，頻率都為100Hz，一個由I/O 口進行控制，另一個由PWM 輸出口進行控制；系統還有兩個按鍵，一個按鍵為PORT 按鍵，I/O 口控制的蜂鳴器不鳴叫時按一次按鍵I/O 口控制的蜂鳴器鳴叫，再按一次停止鳴叫，另一個按鍵為PWM 按鍵，PWM 口控制的蜂鳴器不鳴叫時按一次按鍵PWM輸出口控制的蜂鳴器鳴叫，再按一次停止鳴叫。
