MOS管它主要分為增強型MOS管和耗盡型MOS管兩大類。這里面，增強型的MOS管它又分為P溝道MOS和N溝道MOS兩種。同樣的道理，耗盡型的MOS管它也分為P溝道MOS和N溝道MOS兩種。但是在現實實際應用中，我們大家通常提到的NMOS管和PMOS管都是指N溝道增強型的MOS管和P溝道增強型的MOS管。因而，今天在這里主要討論的MOS管主要就是這兩種。然而在這兩種類型的MOS管當中，使用率最高的是NMOS管。

大概有以下幾個原因：

（1）NOS的導通內阻極小，幾個毫歐級別，因而導通損耗非常低，發熱量很小。

（2）輸入內阻非常高，能達到上億歐姆級別，因此幾乎不會有漏電流。

（3）它的開關速度極快，損耗也很低，因此開關電源應用中很常見。

（4）導通后載電流電流能力很強。

（5）和PMOS相比較，價格更加實惠。

因?yàn)橹圃旃に嚨南拗圃颍琈OS管它的三個腳之間都有存在寄生電容，這是我們改變不了的事實。因而，我們?cè)陔娐吩O(shè)計的時候，就必須考慮這些影響。下圖就展示了NMOS管和PMOS管的差異性。

MOS的特性：

PMOS管的開關電路

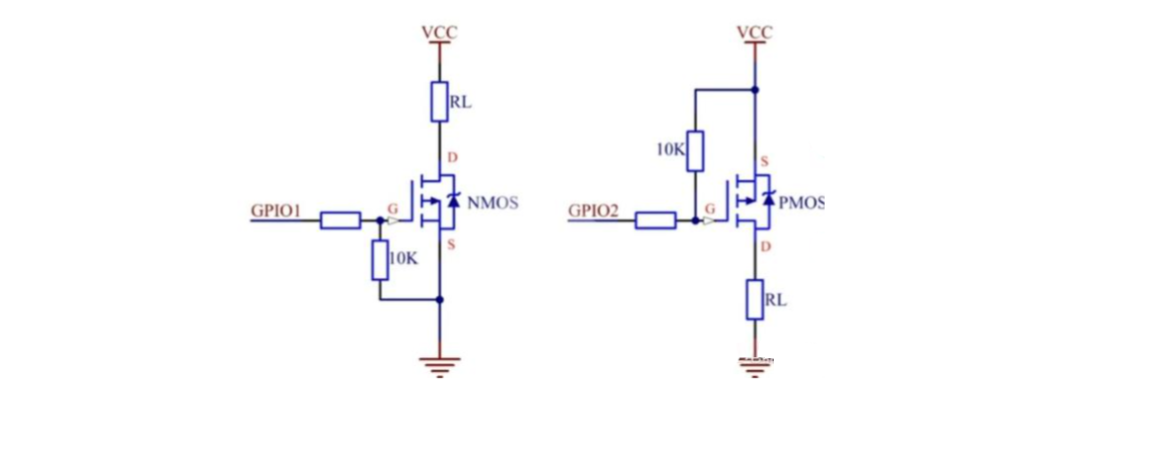

如下圖右面，PMOS管它的特性是，規格書必寫，Vgs(th)這個值，也就是當PMOS的柵極與源極之間的電壓（Vgs）小于它的設計值時，就會導通。由于特性使得PMOS管它一般適合用于源極接電源正極（VCC）的情況，比如我們?cè)诟哌咈?qū)動電路中使用，只需要將MOS拉低就可以打開。而你用NMOS的話，還要再加一個高壓才能打開NMOS。這里大家需要注意的是，Vgs電壓是指柵極與源極之間的壓差，意思就是達到設計值，PMOS管就會導通。但是，因?yàn)镻MOS管的導通內阻和NMOS相比非常大，大電流的話，發熱很恐怖，因而它主要應用在低功率的電路中。當要大功率的電路時，我們通常會選用N溝道MOS。

NMOS管的開關電路

如下圖左面是NMOS,NMOS管,它的特性是當柵極G與源極S之間的電壓（Vgs）大于Vgs(th)時，它就會導通。Vgs(th)這個值規格書里面必寫。NMOS一般適合源極接GND的情況，比如在低邊驅動電路中的使用。只要NMOS管的柵極電壓高于規格書中給的Vgs（th）這個值時，NMOS管它便會導通。當漏極D接電源、源極S接地的時候，我們大家要注意Vgs它是指NMOS管的柵極G與源極S之間的壓差。因而，當NMOS作為高邊驅動時，柵極電壓需要比漏極更高的電壓才能驅動打開NMOS。

MOS管的電路應用

如下圖，MOS管 導通要求是：柵源之間的電壓Vgs必須要大于門級電壓Vgs(th)。最好是2倍Vgs(th)，電阻R1和R2在這里的作用是幫助在MOS管柵極G和源極S之間利用 分壓形成一個的Vgs電壓，。另外，源極并不一定要接地，我們只要保證MOS管柵極G和源極S之間的壓差大于導通電壓，MOS管它就可以發揮它的開關作用。

這里我們要重點注意：

查看芯片IO口能夠輸出的最大驅動電流，我們知道不同芯片的IO口驅動能力它是不太一樣的。

查看規格書了解MOS管的寄生電容。假如寄生電容的值很大的話，它會導致MOS導通所需的能量變多，如果芯片IO口的輸出電流又比較小，那么管子的導通速度就會慢很多，導致MOS進入線性區，燒壞MOS。
