可控硅的工作原理分析和接線方法介紹
在大功率電子設備和電力控制系統中，可控硅（SCR）作為一種重要的半導體器件，憑借其精確控制電流流動的能力，被廣泛應用于交流電路的多個領域，包括相位控制、整流、調壓以及無觸點開關等。
在大功率電子設備和電力控制系統中，可控硅（SCR）作為一種重要的半導體器件，憑借其精確控制電流流動的能力，被廣泛應用于交流電路的多個領域，包括相位控制、整流、調壓以及無觸點開關等。
一、可控硅的基本構造與工作原理

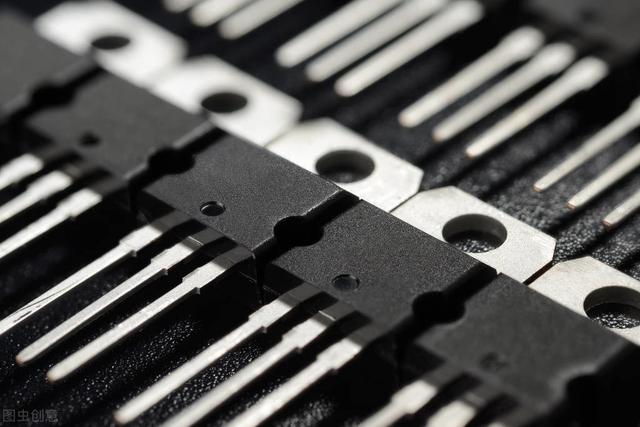

可控硅由四層交替排列的P型和N型半導體材料構成，形成兩個PN結，這種獨特的結構賦予了它特殊的電流調控能力。它有三個端點：陽極（A）、陰極（K）和門極（G），每個端點都有特定功能，并共同作用來實現對電流的精確控制。
陽極（A）：通常連接到電源的正端。
陰極（K）：連接到電源的負端或負載。
門極（G）：作為控制端，負責觸發可控硅導通。
當門極沒有接收到觸發信號時，陽極和陰極之間的電流無法流動，即使兩端已經施加了電壓。此時，可控硅處于“截止”狀態，類似于一個反向偏置的PN結。只有當門極收到足夠強度的觸發信號（電流或電壓）時，器件才會從截止狀態轉變?yōu)閷顟B(tài)。
一旦可控硅進入導通狀態，它就像一個閉合的開關，陽極與陰極之間的電流能夠持續流動，即使門極的觸發信號停止。只有當陽極與陰極之間的電壓降到低于其維持電壓時，導通才會停止。因此，除非外部電壓降至特定值或通過外部電路強制關閉，否則可控硅將保持導通狀態。
二、可控硅的接線方法
根據不同的應用場景，可控硅的接線方式會有所差異。以下是幾種常見的接線方法：
（一）相位控制整流
陽極連接到電源：將可控硅的陽極端連接到交流電源的一端。
陰極連接到負載：將陰極端連接到負載的一端，負載的另一端接回電源。
門極連接到觸發電路：通過脈沖變壓器、光電耦合器等元件，門極連接到觸發信號源。
這種接線方法常用于交流電流的調節與整流。通過控制門極的觸發信號，可以精確調整負載的電壓，廣泛應用于變頻器、調速器等設備。
（二）交流調壓
在交流調壓應用中，接線方式與相位控制整流相似，但門極的觸發信號相位可以根據需要進行調節，從而實現對負載電壓波形的控制。通過調整觸發角度，可以在不同負載條件下調節輸出電壓的波形和幅值，達到穩定電壓的目的。
（三）無觸點電子開關
陽極與負載連接：將可控硅的陽極端與電路的一端連接，負載的另一端接到陰極。
門極連接到控制信號：通過控制電路向門極提供觸發信號，進而控制可控硅的導通與關斷。
這種無觸點開關設計有效避免了機械開關的磨損問題，同時減少了電氣接觸不良的風險，從而提升了電路的可靠性和安全性。
（四）過電壓保護
陽極與陰極連接：將可控硅的陽極和陰極分別與電路兩端連接。
并聯壓敏電阻：將壓敏電阻與可控硅并聯，當電壓超過預設值時，可控硅會導通，將過電壓引導到旁路，避免損壞敏感元件。
這種接線方式可以有效保護電路免受過電壓沖擊。
三、可控硅的觸發電路
觸發電路是控制可控硅導通的關鍵部分，其主要任務是向門極提供適當?shù)挠|發信號。常見的觸發電路包括：
脈沖變壓器：用于將控制信號隔離并轉換為適合觸發可控硅的脈沖信號。
光電耦合器：利用光電效應實現信號的隔離和傳輸。
晶體管電路：通過放大電流，使其達到足夠的觸發電流，激活可控硅。
微控制器：通過數字信號處理技術生成并輸出觸發信號，控制可控硅的導通和關斷。
這些觸發電路通常用于不同的應用場景，確保可控硅能夠在所需的時刻精準導通或關閉。
四、使用可控硅時的注意事項
在使用可控硅時，除了了解其工作原理和接線方法外，還需關注以下幾個重要的注意事項：
正確接線：必須確保陽極和陰極的接線極性正確，反接可能會導致器件損壞。
適當?shù)挠|發電流：確保觸發電路提供足夠的電流，以確保可控硅能夠穩定導通。
散熱管理：高功率可控硅需要良好的散熱設計，否則可能導致過熱損壞。
電壓等級匹配：確保可控硅的電壓和電流等級符合負載的要求，避免超負荷工作。
過電流和過電壓保護：為電路設計保護措施，以增強系統的可靠性和穩定性。
五、結論
可控硅作為一種高效的半導體器件，在大功率電路中扮演著至關重要的角色。它的導通和關斷能夠精確控制電流流動，廣泛應用于相位控制整流、調壓、過電壓保護等多個領域。理解可控硅的工作原理及其接線方法，對正確設計和操作電路至關重要。通過合理的接線方式和觸發信號設計，可以顯著提高電路的穩定性和效率，為實際應用提供可靠的解決方案。
