24V開關電源電路詳解

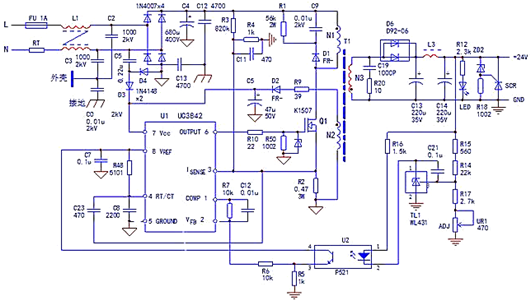

一、電路組成概述
24V開關電源電路主要包含以下幾個關鍵部分：市電整流濾波電路、PWM脈沖產生電路、逆變功率開關電路、開關變壓器二次整流電路以及穩壓和過載保護電路。這些部分相互協作，實現將市電轉換為穩定的24V直流電源的功能。
二、電路工作原理
（一）市電整流濾波
市交流電首先進入共模濾波器L1，有效抑制高頻干擾，保障后續電路穩定運行。經過橋堆整流和電容C4濾波后，輸出約為280V的脈動直流電壓，為后續逆變電路提供輸入電源。
（二）逆變電路
逆變電路由振蕩芯片U1、開關管Q1、開關變壓器T1等元件組成。電容式啟動電路（D3、D4、C5）為電路提供瞬間啟動電流，D2用于吸收反向電壓。電路起振后，通過N2、D2、C5整流濾波，為U1芯片供電。U1的4腳外接定時元件R48、C8，與芯片共同構成振蕩電路，產生PWM脈沖信號，控制開關管Q1的通斷，實現逆變功能。
（三）過載與短路保護
當電路出現過載或短路故障時，工作電流檢測電阻R2上的電壓降增大。當R2上的電壓降超過1V時，U1內部鎖存器動作，電路停振，實現過流保護。此外，當U1的7腳供電電壓低于10V時，電路也會停振，進一步保障電路安全。
（四）穩壓電路
開關變壓器的N3繞組、D6、C13等元件組成24V電源。基準電壓源TL1、光耦U2等元件構成穩壓控制電路。TL1和U1組成外部誤差放大器，將輸出電壓變化反饋至U1的反饋電壓信號輸入端。當輸出電壓上升時，U1的2腳電壓上升，1腳電壓下降，PWM脈沖占空比減小，輸出電壓回落。若輸出電壓異常上升，U1的1腳電壓降至1V時，內部保護電路動作，電路停振，確保輸出電壓穩定。
（五）過壓保護電路
24V輸出側設有由單向晶閘管SCR、R18、ZD2組成的過壓保護電路。當穩壓電路異常導致輸出電壓過高時，穩壓二極管ZD2擊穿，觸發SCR導通，激活U1內部保護電路，使電路停振，保護負載設備。
三、電路特點
高效能轉換：采用UC3842芯片，具備優良的電流控制型脈寬調制性能，可直接驅動雙極型功率管或場效應管，實現高效能的電能轉換，滿足設備對穩定24V電源的需求。
多重保護機制：電路配備過載、短路、過流、過壓等多種保護功能，能夠有效應對各種異常情況，確保電源及負載設備的安全運行，降低故障風險。
穩定輸出：通過精確的穩壓控制電路設計，實現輸出電壓的高精度穩定，為各種電子設備提供可靠的24V電源支持，保障設備正常工作。
